Granulación Húmeda · High Shear Granulator

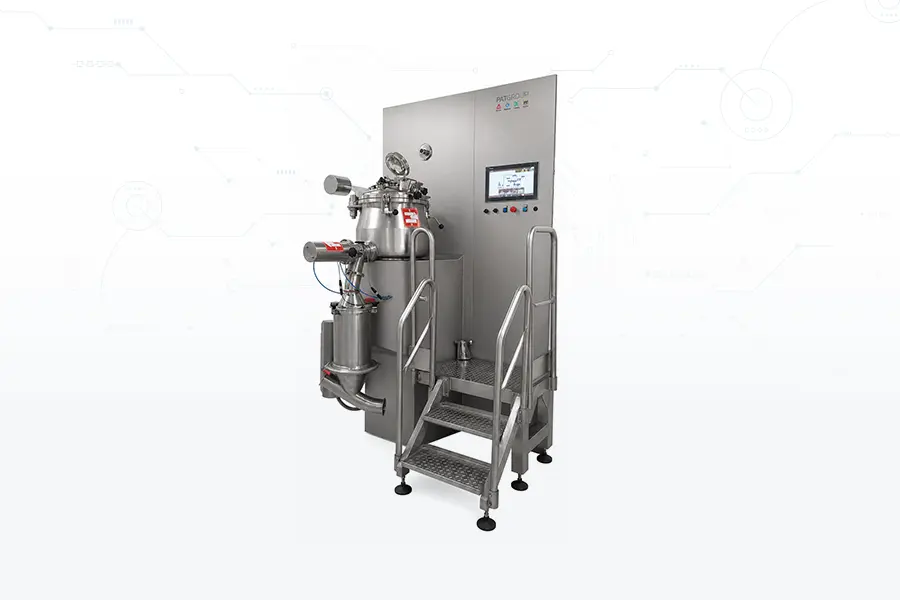

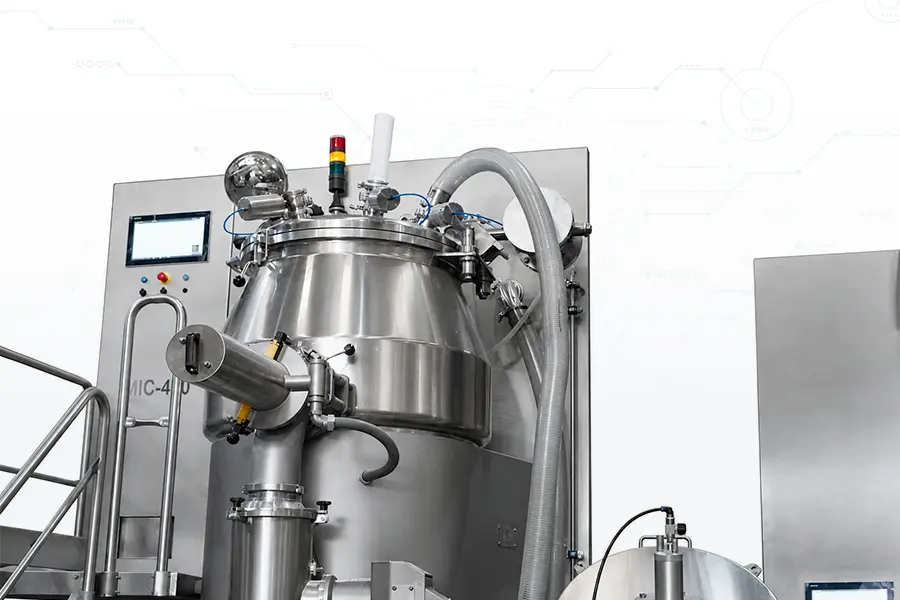

Mezclador Granulador de Alto Corte — MIC

Mezclador granulador de alto corte para procesos de granulación húmeda farmacéutica de máxima exigencia.

El mezclador granulador de alto corte — MIC —, también conocido como rotogranulador de alto corte, integra en un único equipo la mezcla intensiva y la granulación vía húmeda, asegurando gránulos homogéneos y reproducibles. Diseño GMP, escalable desde laboratorio hasta producción industrial a gran escala.

Descripción general

Una solución integral para la granulación húmeda farmacéutica

Los equipos de granulación farmacéutica deben resolver desafíos críticos: aglomerados no disueltos, distribución no uniforme del líquido aglutinante y falta de repetibilidad entre lotes.

El MIC los aborda con precisión: aplica fuerzas de corte, impacto y aceleración radial que reducen grumos con facilidad y aseguran una dispersión homogénea en tiempos cortos.

Esta tecnología garantiza un excelente desempeño en las etapas posteriores —secado o compresión— y un diseño que facilita la carga, descarga y limpieza, reduciendo tiempos de preparación entre lotes.

Resultados que impactan en su producción

Beneficios clave del mezclador granulador de alto corte MIC

Uniformidad de granulado

Distribución homogénea del líquido aglutinante en cada lote.

Ciclos más cortos

Reducción de tiempos de granulación húmeda y preparación entre lotes.

Control de variables críticas

Torque, RPM del impulsor y chopper — todo monitorizado.

Limpieza facilitada

Válvula de descarga accesible, impulsor elevable, compatible CIP/WIP.

Menor pérdida de producto

Diseño de descarga optimizado que minimiza residuos en cada lote.

Escalamiento I+D → Producción

Correlación de parámetros entre modelos DV, piloto y producción garantizada.

Repetibilidad de proceso

Registro automático de lote y trazabilidad regulatoria completa.

Mayor productividad de planta

Integración en línea con el secador de lecho fluido, calibrador cónico y WIP para proceso cerrado.

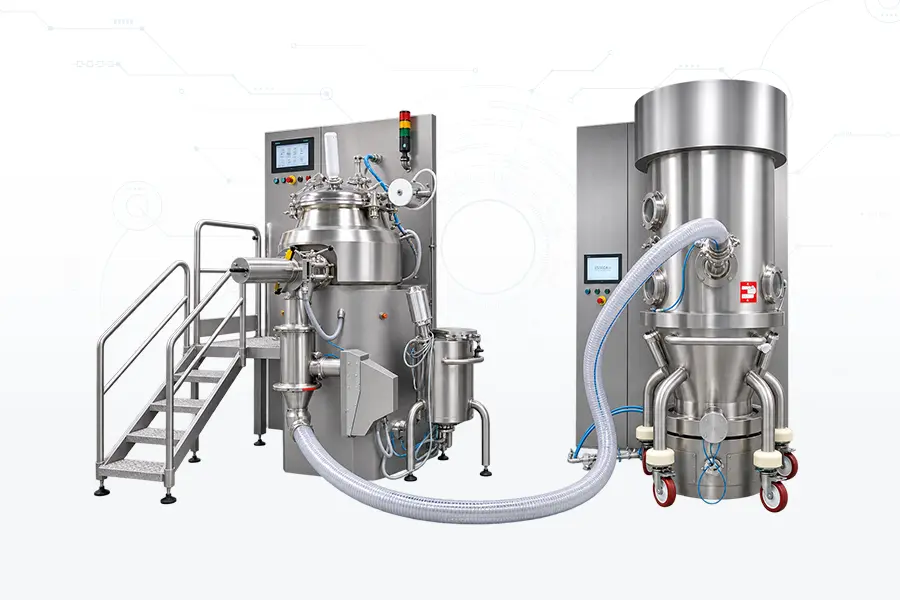

Cómo funciona

Tecnología de granulación farmacéutica de alto rendimiento

El mezclador granulador de alto corte — MIC — fue diseñado para adaptarse a distintos entornos de producción, desde salas de desarrollo hasta plantas de producción a gran escala.

Carga flexible de materiales

Manual, semiautomática o completamente automática según el entorno productivo y los requisitos de contención.

Mezcla por impulsor con dispersión de una parte por millón

El impulsor aplica fuerzas de corte radiales que distribuyen uniformemente el producto y el líquido aglutinante.

Control granulométrico por chopper

El chopper de velocidad variable rompe grumos y controla el tamaño de partícula en tiempo real.

Punto final por Corte por Densidad (CPD)

Sistema automático de detección del punto final de amasado para resultados reproducibles entre lotes.

Descarga, limpieza y trazabilidad

Válvula de descarga de acceso directo. CIP/WIP validable. Registro electrónico compatible con 21 CFR Part 11.

Configuraciones / Variantes por modelo

Equipos de granulación farmacéutica para cada necesidad productiva

Disponible en dos líneas complementarias: MIC DV para I+D y escala piloto, y MIC Series para producción industrial a gran escala.

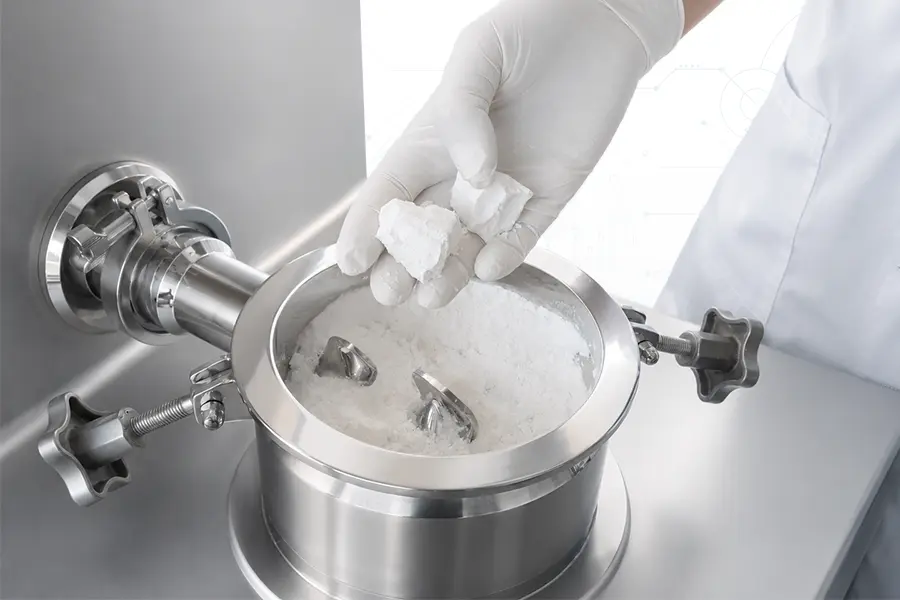

MIC DV — Granulador de Alto Corte para Laboratorio

Ideal para I+D, escala piloto y transferencia de tecnología

El MIC DV es el granulador de alto corte farmacéutico para laboratorio ideal para el desarrollo de formulaciones y la escala piloto. Mediante la acción combinada del impulsor —que asegura distribución uniforme— y el chopper —que rompe grumos—, garantiza granulados consistentes y reproducibles desde el primer lote.

Recipiente	Min. Cap. (l)	Max. Cap. (l)
Recipiente 1	0,33	0,66
Recipiente 3	1	2
Recipiente 5	1,65	3,3
Recipiente 10	3,3	6,6

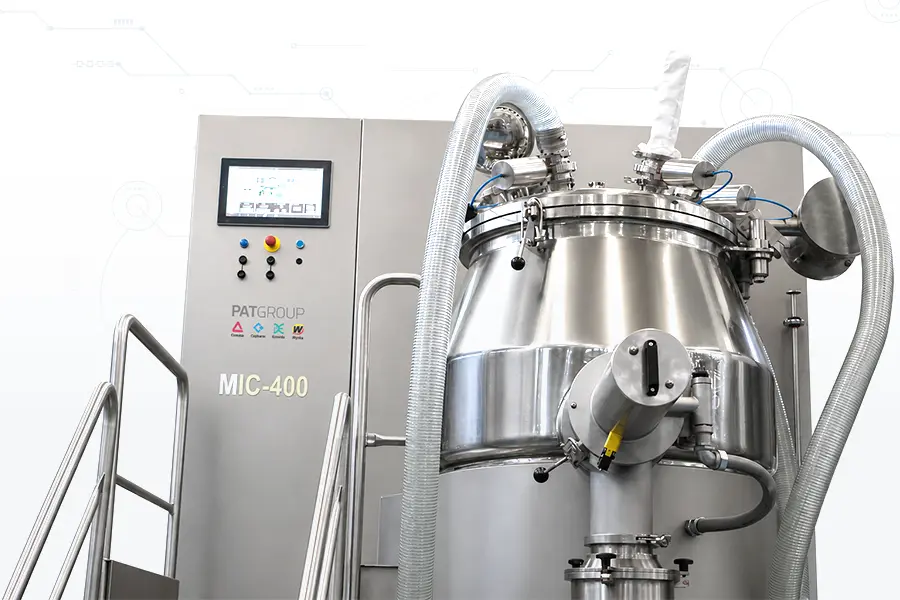

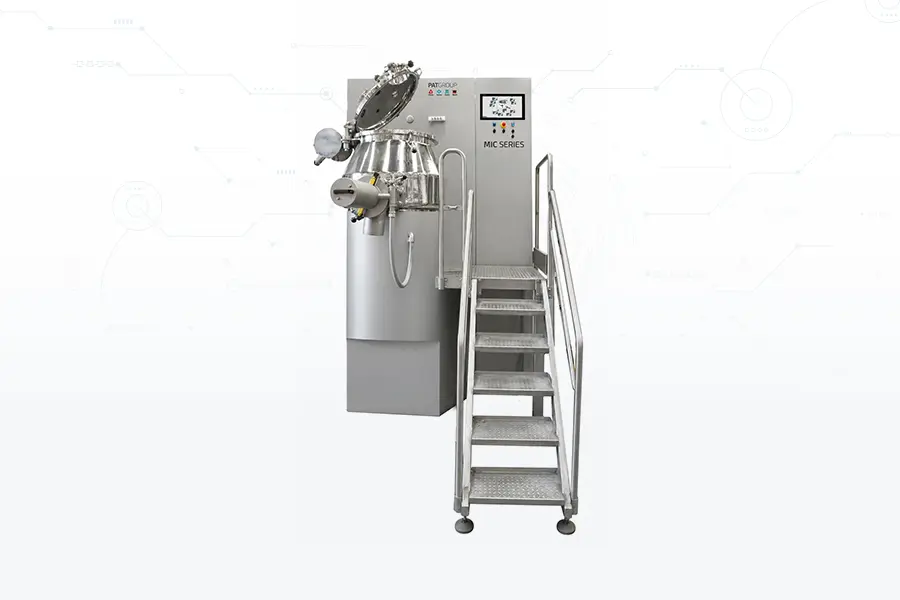

MIC Series — Granulador Farmacéutico Industrial

Referencia en producción a gran escala para farmacéutica, nutracéutica y cosmética

El MIC Series ofrece control preciso sobre todos los parámetros críticos — torque, RPM del chopper e impulsor—, garantizando repetitividad, confiabilidad y seguridad operativa. En conjunto con la línea de lecho fluido Essicca, permite un proceso de granulación húmeda completamente cerrado y contenido.

Modelo	Min. Cap. (l)	Max. Cap. (l)
MIC 25	7	16
MIC 50	16,5	33
MIC 100	33	66
MIC 150	50	99
MIC 200	66	132
MIC 300 / 400 / 600 / 800 / 1200	—	Hasta 1.200

Especificaciones técnicas

Construcción, proceso y control del MIC

Especificaciones basadas en la documentación técnica oficial del equipo.

Construcción y diseño sanitario

Acero inoxidable 316 L en superficies en contacto con el producto
Junta de silicona en tapa para cierre hermético
Sello neumático de presión positiva en impulsor y chopper para evitar ingreso de producto al eje

Proceso

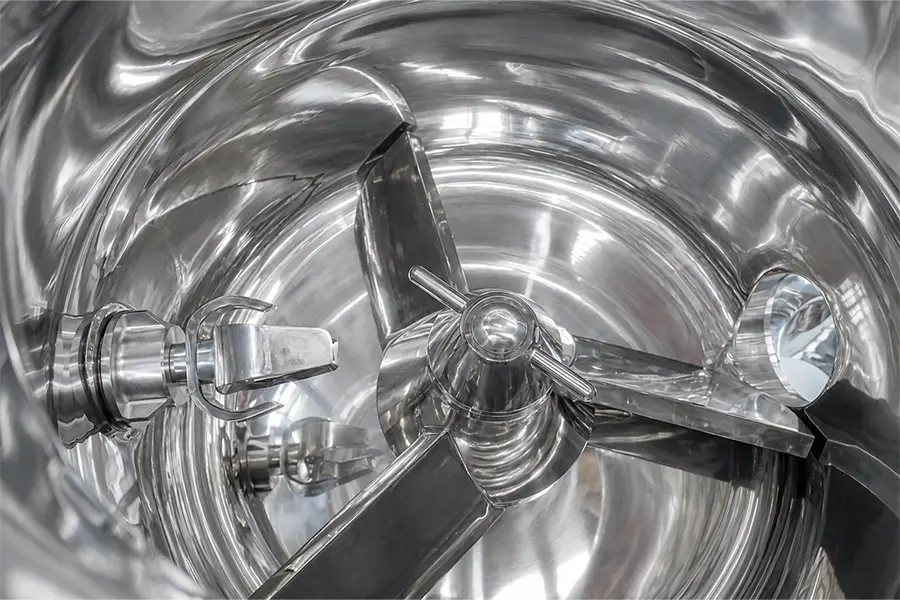

Impulsor de 3 aspas para mezclado por convección, con elevación neumática para limpieza
Chopper con cuchillas en «U» de alta velocidad para eliminación de grumos
Sistema de inyección con bomba peristáltica y boquilla de aspersión regulable, para dosificación de líquido aglutinante
Camisa de calefacción/refrigeración por fluido líquido o vapor, con sensor de temperatura (opcional)

Automatización

Panel HMI para comando del equipo
PLC con comunicación Ethernet

Seguridad

Sensores de seguridad en tapa de recipiente y tapa de descarga (corte de energía ante apertura)
Contrapeso de seguridad en bisagra de tapa
Botón de parada de emergencia, botón reset e indicador de potencia

Descarga y limpieza

Válvula de descarga con accionamiento neumático y tapa con doble cierre rápido
Sistema de lavado estándar con bocha de limpieza
Sistema WIP (Wash in Place) y sistema de secado DRY disponibles como opcionales

Opcionales

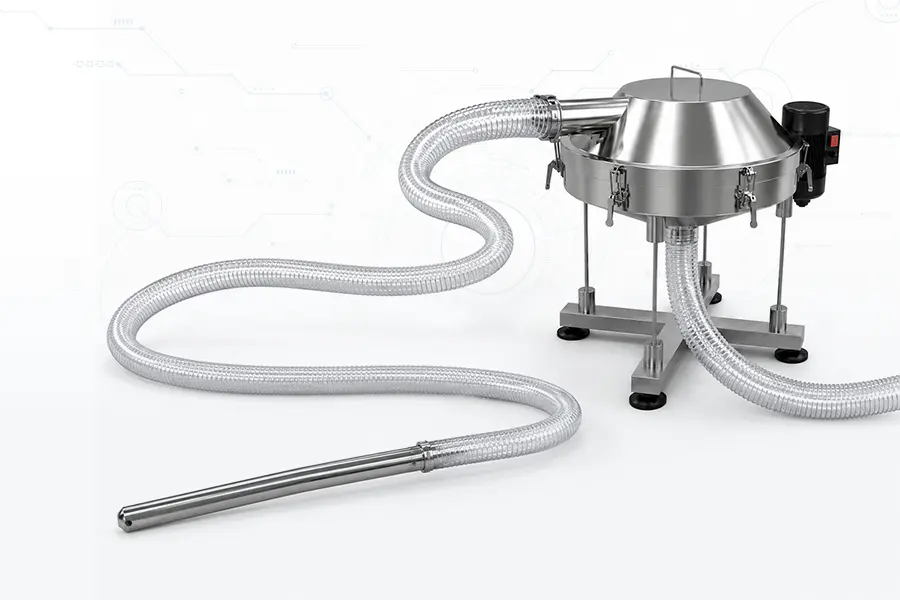

Carga por vacío con lanza y generador de vacío
Tamiz vibratorio (ligado al sistema de vacío)
Recipiente de aglutinante con dosificación

Industrias y aplicaciones

Equipos de granulación farmacéutica, nutracéutica y más

El mezclador granulador de alto corte — MIC — está calificado para operar en los entornos productivos más exigentes a nivel internacional.

Farmacéutica

Granulación húmeda para comprimidos bajo normas GMP y FDA.

Nutracéutica

Vitaminas, minerales y suplementos en formato granulado o comprimido.

Alimenticia

Ingredientes funcionales, premezclas y mezclas especiales de polvos.

Veterinaria

Formulaciones sólidas para salud animal con estándares de trazabilidad.

¿Por qué elegir a PATGROUP como proveedores de sus equipos?

Somos expertos en optimización de procesos con la tecnología de granulación farmacéutica líder en la industria

PATGROUP es fabricante y distribuidor de granuladores farmacéuticos con presencia en más de 50 países, respaldado por más de tres décadas de experiencia. El mezclador granulador de alto corte — MIC — combina tecnología, experiencia y servicios especializados para acompañar a nuestros clientes desde el desarrollo de la formulación hasta la producción a gran escala.

Países con presencia

+ 0

Años de experiencia

+ 0

Modelos de equipos

+ 0

Equipos vendidos en todo el mundo

+ 0

Contenido relacionado

Complete su proceso de granulación

Calibración de granulado

Molino Calibrador Cónico — CPH

El molino calibrador cónico — CPH — se acopla en línea con el mezclador granulador de alto corte — MIC — y calibra el granulado húmedo apenas se forma, antes de la etapa de secado.

Integración de línea

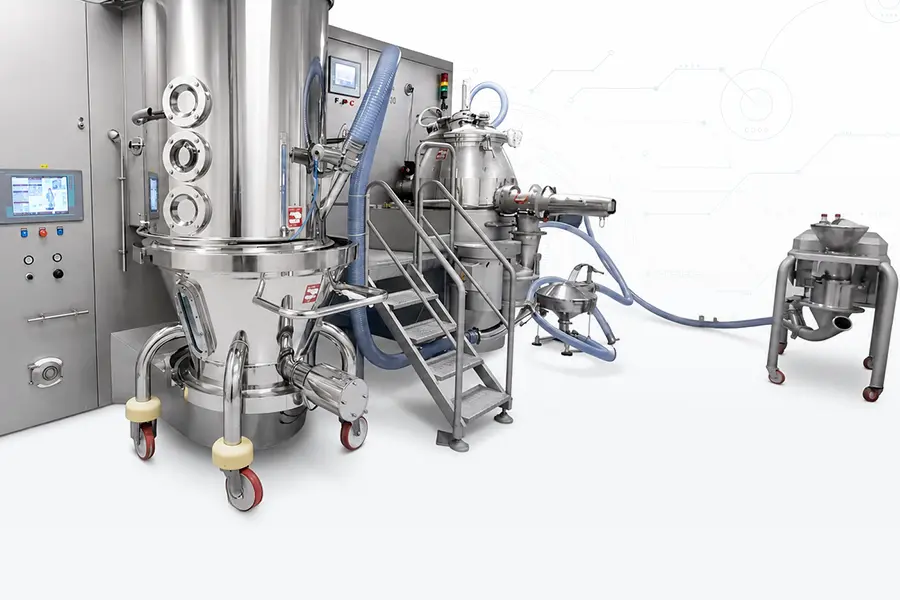

Secador de Lecho Fluido — Essicca

El MIC y el Essicca forman una solución integrada para producción de sólidos orales. Completamente cerrada y contenida — referencia en granulación industrial farmacéutica.

Servicios de conocimiento

Transferencia Tecnológica

Ofrecemos el soporte y know-how para que un producto desarrollado en el laboratorio piloto pueda reproducirse a escala productiva sin contratiempos, evitando el ‘prueba y error’ y optimizando tiempos y costos: adecuación de procesos, adecuación de la tecnología adquirida en la fabricación de los productos, y escalado en planta piloto y en las instalaciones del cliente.
